[고급개념] 고급 트리(BST, RBT, Splay, OST, Range, Interval, Sgement)

고급 자료구조로 볼 수 있는 트리들을 대부분 소개하려고 한다.

여기서 언급한 트리구조들을 잘 이해한다면 트리 부분은 충분히 심화까지 익혔다고 생각한다.

참고로 트리의 구조, 순회(검색) 방식, 삽입, 삭제를 중점으로 이해하고 넘어가는것을 권장한다.

• 해당 트리들은 직접 구현해볼 생각이고, 코드들은 “고급 트리 구현” 게시물에서 확인
• 고급 트리 구현
• 예시 문제
  • 이진 검색 트리1(순회)
  • 이진 검색 트리2(순열)
  • 이진 검색 트리3(RBT)
  • 이진 탐색 트리(RBT)
  • 구간 합 구하기(Segment)

BST(Binary Search Tree)

지금 소개하는 트리중에서 제일 간단한 구조 및 제일 기초가 되는 구조이다!!

편향 이진 트리일 경우만 최악 복잡도가 O(N) 이 되고, 나머지 대부분은 O(h) 복잡도이다.

• h : 트리 높이

1. 트리 구조(성질)

노드 정보

• key : 원소의 순서를 정하기 위한 자료
• left : pointer to left child (혹은 NULL)
• right : pointer to right child (혹은 NULL)
• p : pointer to a parent node (root는 NULL 을 가짐)

트리 성질

• key[leftSubtree(x)] ≤ key[x] ≤ key[rightSubtree(x)]

2. 연산 과정

• Successor(=후임)

  • Case1 : x의 right subtree가 있는 경우

    • x의 right subtree에서 가장 작은 노드가 후임노드






  • Case2 : x의 right subtree가 없는 경우

    • x의 가장 가까운 조상노드(ancessor) 중에서 그 조상 노드의 left child 가 또한 x의 조상 노드인 경우이다.



• 검색

  • 루트부터 키값 비교를 통해 원하는 노드를 찾아낸다.

• 삽입

  • 삽입 노드를 z라고 가정한다면 검색 로직을 이용해서 z가 들어갈 자리를 찾아내고,
  • z를 해당자리의 부모와 연결하고, 그 부모는 z를 자식으로 연결한다.

• 삭제

  • 임의의 노드 x를 제거하는 과정은 Case3개로 분류된다.

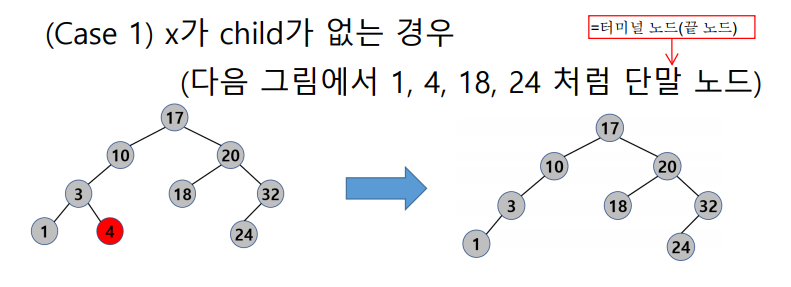

    • Case1 : x가 child가 없는 경우(=단말노드)

      • 바로 제거해도 문제없다.

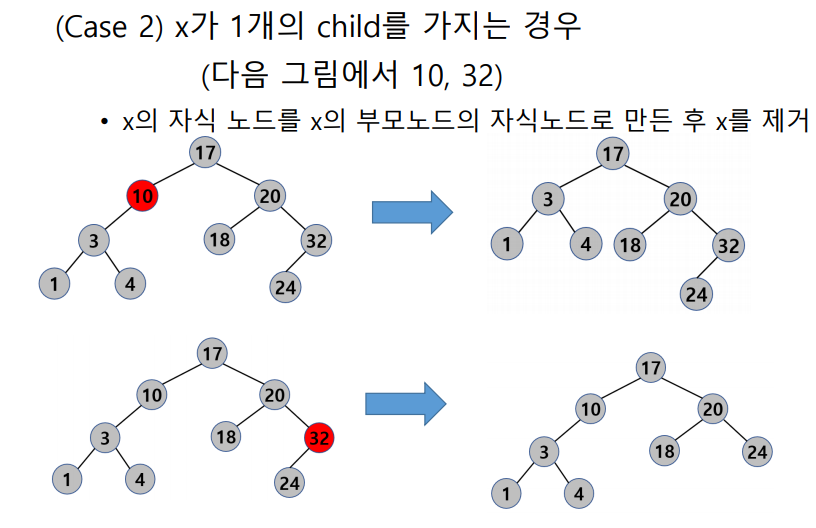

    • Case2 : x가 1개의 child를 가지는 경우

      • x의 자식 노드를 x의 부모노드의 자식노드로 만들면(연결) 자동으로 x가 제거

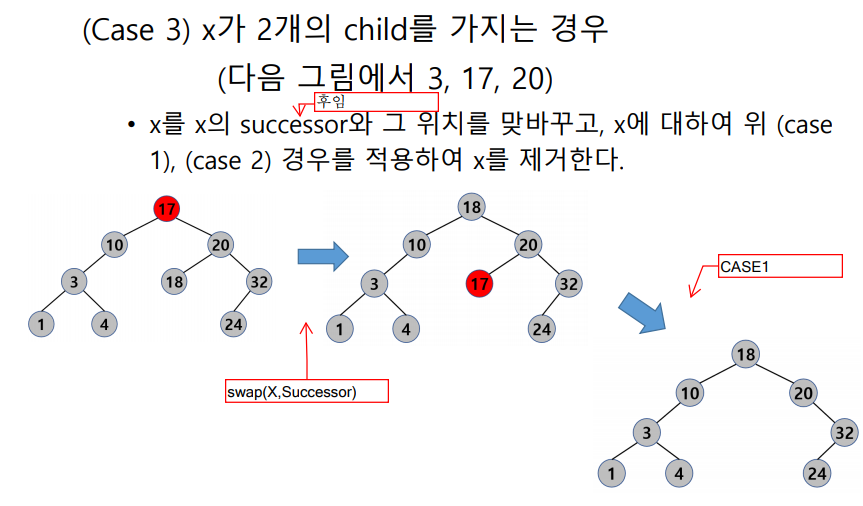

    • Case3 : x가 2개의 child를 가지는 경우

      • x를 x의 successor와 위치를 맞바꾸고, case1 or case2 로 이동



RBT(Red Black Tree)

RBT는 어떤 특정한 규칙을 이해하려고 한다기 보다는, 그냥 재구성하는 규칙을 있는 그대로 받아들이는게 정신건강에 이롭다. . .

RBT는 자가 균형 이진 탐색 트리 라고도 한다.
연산자들의 시간복잡도가 O(log n), 높이도 편향 이진 트리가 생성될 수 없기 때문에 대략 log n 이다.

따라서 실무에서도 많이 사용되는 자료구조이다. (앞에 BST에선 편향 이진 트리 때문에 최악이 N복잡도)

1. 트리 구조 (성질)

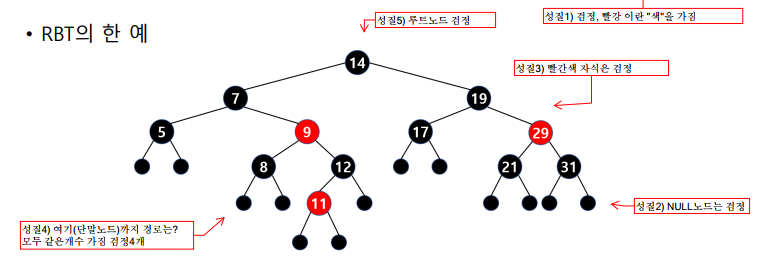

5개의 성질이 존재

• 노드는 Red or Black 색
• 모든 단말노드(NULL)는 Black 색
• Red 노드의 자식들은 모두 Black 색
• 어떤 노드로부터 이 노드의 모든 단말노드 까지의 경로는 모두 같은 개수의 Black 노드를 가진다.
• Root 노드는 Black 색

2. 연산 과정

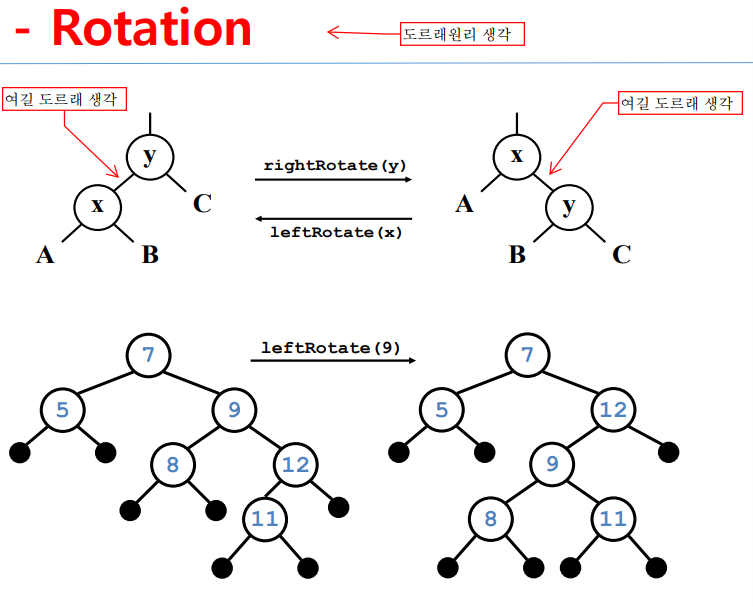

• 회전(Rotation)

  • 자가 균형 때문에 회전을 해야하는 경우가 있는데, LeftRotation과 RightRotation이 있다.

  • 그림을 보면 충분히 이해가 되며 필자는 도르래를 생각하니까 이해하기 쉬웠다.



• 검색
  • BST의 방식과 동일하며, 루트부터 키값 비교를 통해 원하는 노드를 찾아낸다.
• 삽입

  • 삽입 노드 z의 색을 Red로, 두 자식은 리프노드로 연결하고 삽입한다.

  • 삽입 과정 또한 일반적인 BST와 유사한데 Red-Red 문제만 따로 해결해준다.

    • Red-Red 문제는 연속으로 노드가 Red, Red로 구성되는 경우를 의미한다.

    • Red-Red 문제 라고해도 z가 루트로 삽입된 경우는 바로 BLACK으로 색을 바꿔서 간단히 해결

    • Red-Red 문제는 총 3가지 Case가 존재하며 반대의 경우도 고려하면 ` 6가지`이다.
      • z의 부모가 할아버지 왼쪽 자식인 경우 - case1,2,3
      • z의 부모가 할아버지 오른쪽 자식인 경우 - case4,5,6
        • 대칭적으로 다를 뿐 구조는 동일(4,5,6 설명은 생략)

    • Case의 흐름

      • case 1 -> case 2 or case 3

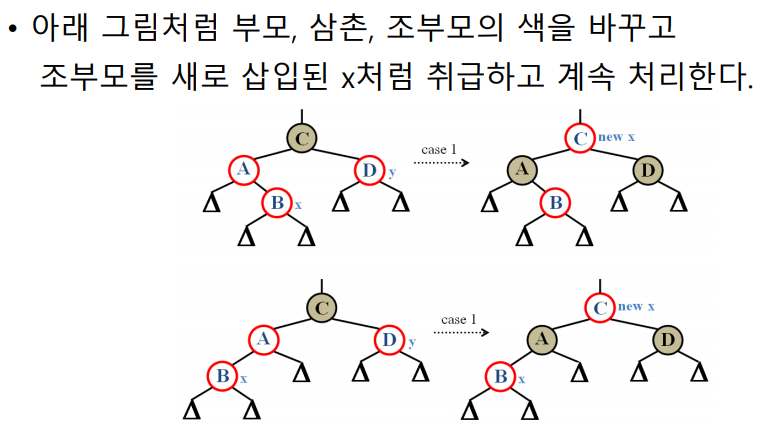

        • case 1 : 삼촌이 RED인 경우

        • while 루프를 통하여 이중의 red 색을 가지는 노드를 계속 루트노드까지 올림

          • 현재상태 : 할아버지 BLACK, z부모 RED, z삼촌 RED
          • 따라서 할아버지를 RED, Z부모 BLACK, z삼촌 BLACK으로 변환
          • 이후 할아버지를 새로운 z로 선언해서 다시 while문 반복






      • case 2 -> case 3

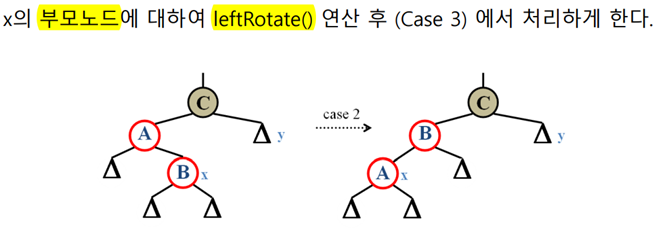

        • case 2 : 삼촌이 BLACK, 부모의 오른쪽 자식인 경우

        • leftrotation 활용






      • case 3 -> 끝

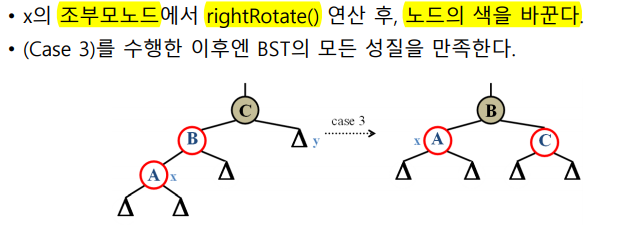

        • case 3 : 삼촌이 BLACK, 부모의 왼쪽 자식인 경우

        • rightrotation 활용

        • 부모 RED->BLACK, 할아버지 BLACK->RED로 변경






    • Red-Red 문제 탈출 시점
      • 루트인 경우 or 삽입 노드 z의 부모가 Red가 아닐때 인 경우에 탈출한다.
      • 부모가 Red가 아니면 Red-Red 문제가 아니니까!

• 삭제

  • BST와 유사하게 노드x를 제거하는데 BST동작과의 차이점은 successor 노드가 BLACK 일때 복잡한 과정을 추가로 거쳐야 한다는 점이다. 이후 부터는 추가 과정을 설명하겠다.

    • 참고로 successor 노드가 RED 일때는 바로 BLACK으로 바꾸면 되기 때문에 문제없다.

    • successor 노드가 BLACK 일때는 이중 BLACK 때문에 복잡한 과정을 추가로 거치는 것이다.

    • Case는 총 4가지로 분류되고, 대칭적인 구조도 생각하면 8가지로 분류된다.

      • 대칭 기준
        • x가 부모의 왼쪽 자식일때 -> case 1,2,3,4
        • x가 부모의 오른쪽 자식일때 -> case 5,6,7,8
      • 참고 : w는 x의 형제노드를 의미한다.
      • case 1 : w는 RED
      • case 2 : w는 BLACK && W의 자식들도 BLACK
      • case 3 : w는 BLACK && w의 왼쪽자식이 RED
      • case 4 : w는 BLACK && w의 오른쪽자식이 RED
      • case 5 : w는 RED
      • case 6 : w는 BLACK && W의 자식들도 BLACK
      • case 7 : w는 BLACK && w의 오른쪽자식이 RED
      • case 8 : w는 BLACK && w의 왼쪽자식이 RED

    • Case의 흐름

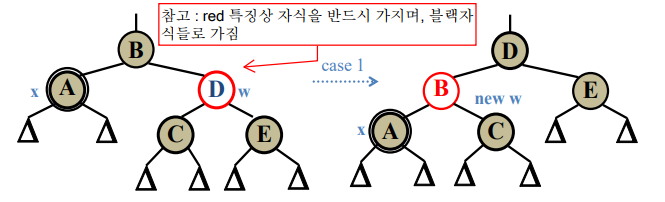

      • case 1

        • case 1 -> 2,3,4

        • 동작 : w를 BLACK, x의 부모를 red, LeftRotate(x의 부모), w를 x의 형제 노드로

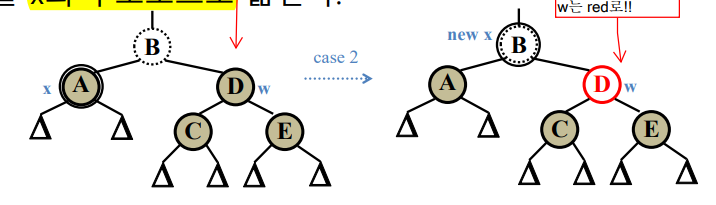

      • case 2

        • case 2 -> 1,2,3,4

        • case 2 -> 2 -> 2 -> 2… 가 가능(계속 루트로 상승해가는것)

        • 동작 : w를 RED, x를 x의 부모로 업데이트

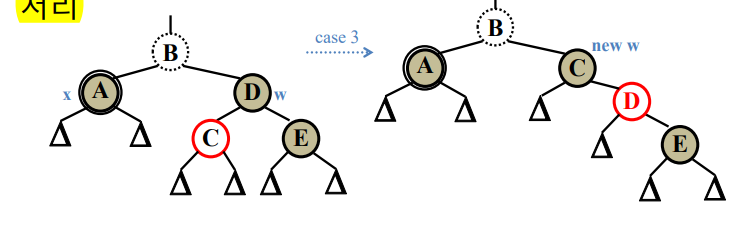

      • case 3 -> 4

        • 동작 : w를 RED, w의 왼쪽 자식을 BLACK, RightRotate(w), w를 x의 부모의 오른쪽 자식으로 업데이트

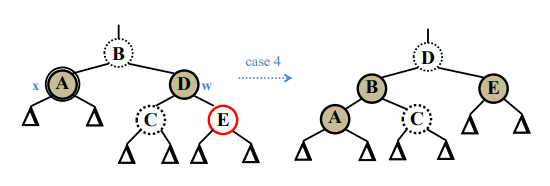

      • case 4 -> 종료

        • 동작 : w를 x의 부모의 색으로, x의 부모의 색은 BLACK, w의 오른쪽 자식의 색은 BLACK, LeftRotate(x의 부모), 반복문 탈출(종료)



Splay Tree

Splay Tree는 기본적으로 균형트리 + BST 이다.

차이점은 RBT와 같은 노드의 색같이 추가 정보가 필요로 하지 않다는 점.
다만, 매 연산마다 트리 구조를 재구성 하는 방식으로 진행

이런 특징 때문에 Splay Tree를 Self-Reconstructing, Self-Adjusting, 혹은 Self-Organizing (자체 조정, 자체 재구성) Tree라 부른다.

1. 트리 구조 (성질)

BST와 유사하다.

2. 연산 과정

기본 동작 : 특정 노드를 회전을 통해서 루트로 올린다.

Splay 작업은 연산 수행후 매번 노드 적용

• Search : 검색 조차 x찾고, key x 노드를 splay
• Insert : key x를 insert하고 해당 노드에 splay
• delete : key x 노드를 delete하고, 해당 노드의 부모를 splay

아래 case1~3개를 지켜서 올리면 더욱 안정적인 트리구조를 형성 가능.

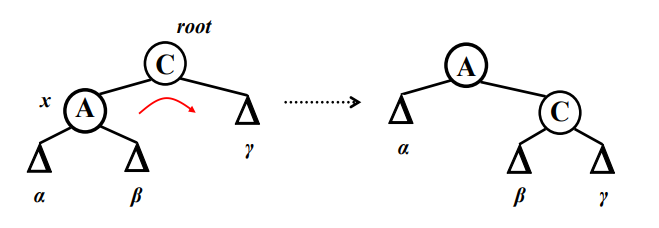

• case1 - Zig step

  • Root로 보낼 노드를 x라고 가정하겠다(다른 case도 마찬가지)

  • x의 부모 노드가 root라면 한번의 회전으로 x를 루트노드로 만들 수 있다.

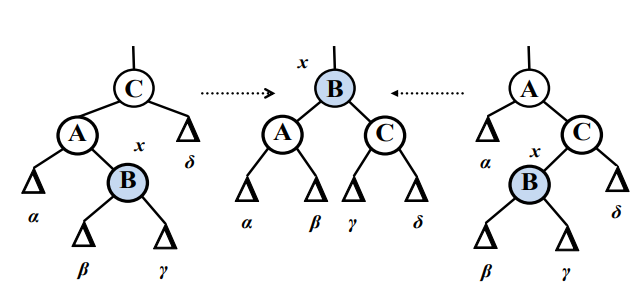

• case2 - Zig-Zag step

  • x의 부모노드가 루트가 아니고 x와 x의 부모노드가 서로 다른 방향의 자식인 경우

  • 두 번의 서로 다른 방향의 회전을 통하여 x 를 트리의 위쪽으로 옮길수 있다.

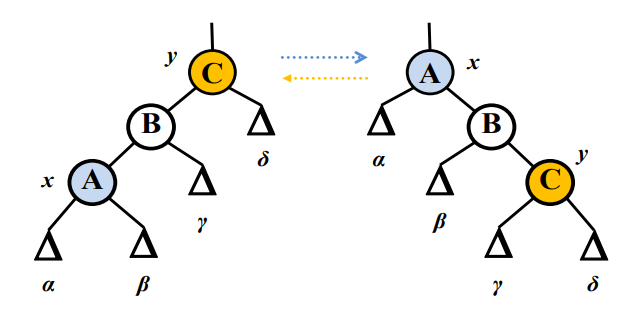

• case3 - Zig-Zig step

  • x와 x의 부모노드 모두가 같은 방향의 자식인 경우

  • 세 노드를 같은 방향으로 동시에 회전(부모부터 자식순으로 회전시키면 됨)



OST(Order Statisitc Tree)

k-번째로 작은 데이터 같이 순위 같은 것들을 O(n)이 아닌 O(logn) 시간에 가능하게 하기 위한 목적을 가진 트리이다.

해당 트리는 균형트리 중에서 RBT를 기반으로 만든 트리이다.
RBT기반의 노드에 size 가 추가된 개념일 뿐이다.

즉, x->size = x->left->size + x->right->size + 1

1. 트리 구조 (성질)

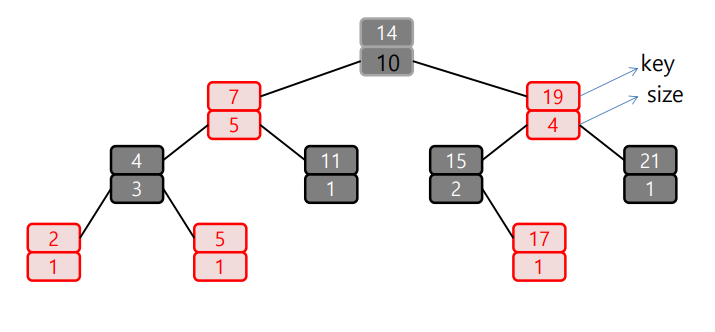

트리의 구조로 노드는 RBT 노드에 size를 추가한 구조를 형성한다.

2. 연산 과정

• OSselect(x,k) -> 순위 k의 데이터를 검색 (데이터)
  • 이 함수는 OSselect(T.root, k)로 처음 호출된다.
  • 즉, 루트부터 검색한다는 의미!!

• OSrank(T,x) -> 데이터의 순위를 계산 (순위)

• insert, delete는 RBT처럼 하되 size를 추가로 계산해줘야 한다.
  • insert는 지나간 모든 노드의 size값 1씩 증가
  • delete는 삭제노드의 부모부터 루트까지 size값 1감소
  • 그리고 각 연산의 마지막에 트리구조를 바꾸는 회전을 진행할때는 회전 연산에따라 size값 변경

Range Tree

Range Tree 도 AVL이나 RBT 같은 균형트리를 근간으로 만들어진 트리이다.

Range query 란 어떤 구간에 있는 원소에 대해 계산하는 문제(종류 2가지)

• range reporting : 계산 또는 reporting
• range counting : 개수 계산 => 이거 때문에 node에 단말노드 개수 기록
• 이 Range query를 다루는 자료구조가?? => range tree
• 전부검색할필요 없이 내부노드를 보고 바로 구간에 속하는지 판단이 가능하니까 빠르다.

1. 트리 구조 (성질)

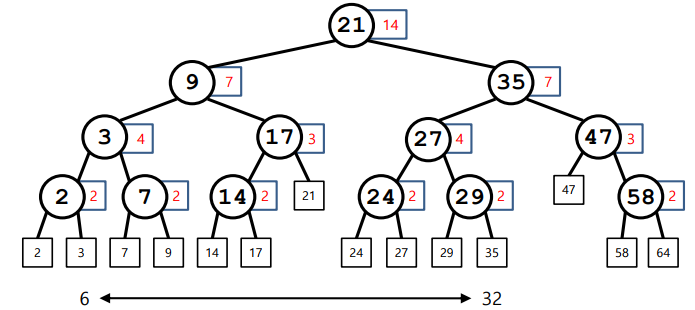

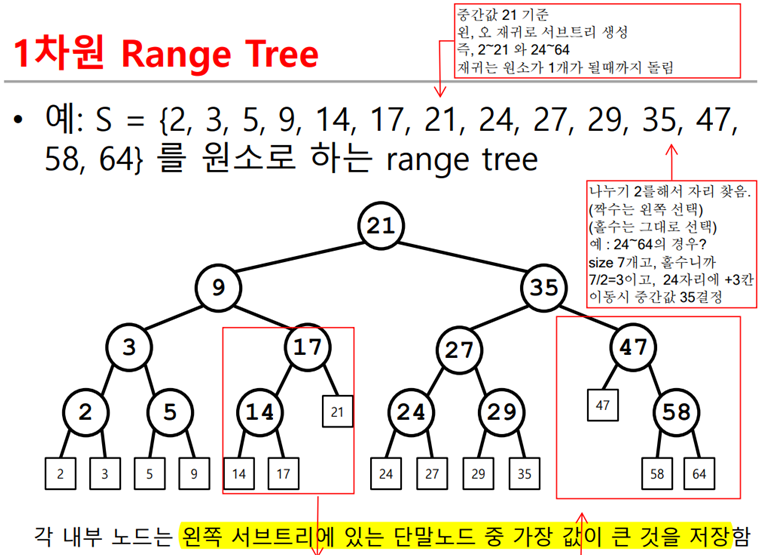

1차원 Range Tree는 RBT와 같은 균형트리를 근간으로 다음과 같이 만듬

• Range Tree의 단말노드는 n개의 실수 {a1, a2, …, an} 를 원소로 한다.
• Range Tree의 내부노드는 (n-1)개의 실수 {a1, a2, …, an-1} 를 원소로 한다.
  • 각 내부 노드는 왼쪽 서브트리에 있는 단말노드 중 가장 값이 큰 것을 저장함.

2. 연산 과정

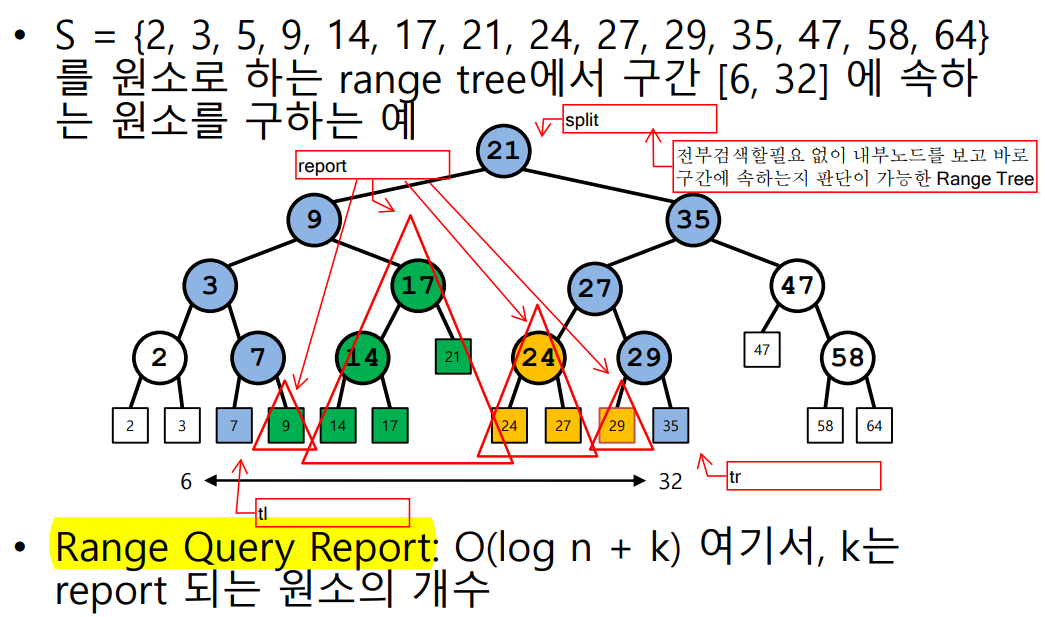

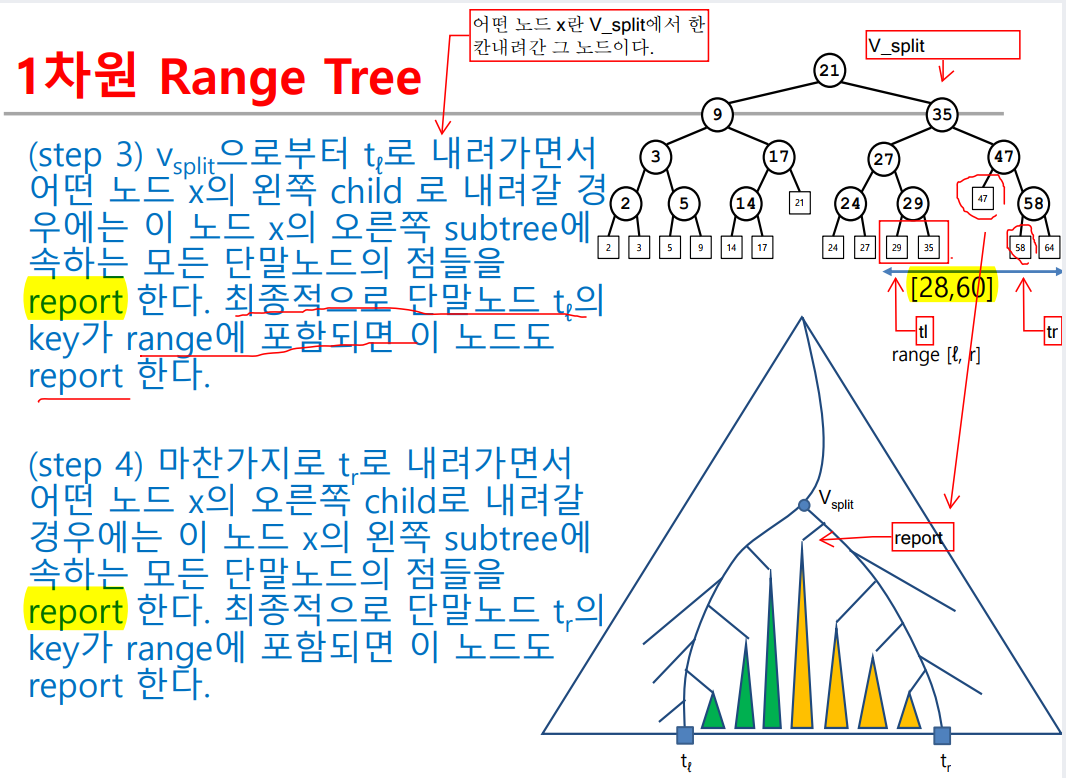

• range reporting query

  • 구간 range[l, r] 의 l, r에 대해 각각 search해서 최종 도달한 단말노드를 t_l, t_r로 둔다.

  • 루트부터 t_l, t_r로 갈라지는 노드를 V_split 라고하며, 이를 구한다.

  • 이후 부터는 그림을 참고





• range counting query

  • Range Tree의 각 내부노드에 그 노드를 루트로 하는 subtree의 단말노드 개수를 저장하면 됨

  • 실제 동작 과정 : reporting을 먼저해서 노드들을 구하고, size들을 전부 합하면 원하는 값을 출력



• insert, delete는 pass 하겠음

Interval Tree

Interval Tree는 기본적으로 RBT와 같은 균형트리를 기반으로 만들어 진다.

IntervalSearch(T,i) : 폐구간 i 와 서로 겹치는 모든 구간을 계산한다.(logn 복잡도)
필자는 이것이 Interval Tree를 사용하는 목적이라고 생각한다.

1. 트리 구조 (성질)

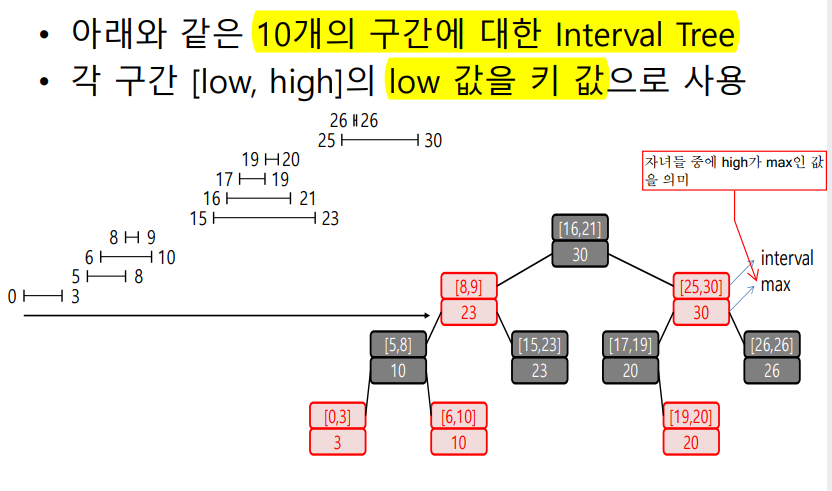

아래 그림은 10개의 초기 구간으로 구성된 Interval Tree이다.
노드의 구조를 보면 RBT와 같은 구조에 추가로 interval, max 정보를 가지고 있다.

트리를 구성할때 insert방식은 기존 RBT처럼 key값으로 하므로 구간의 low값을 key값으로 설정!!

2. 연산 과정

• IntervalInsert(), IntervalDelete() 연산은 패스하고, Search를 설명하겠다.

  • 기존 RBT와 유사하기 때문에 insert, delete는 생략
  • max값만 Rotate연산 때랑 insert연산 때 추가로 구현해주면 됨

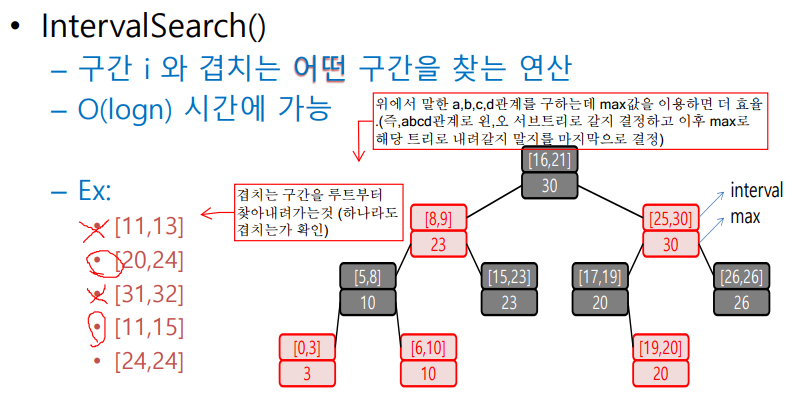

• IntervalSearch : 구간 i 와 겹치는 어떤 구간을 찾는 연산

  • 겹치는 구간을 찾아보려는 “입력 구간”과 “노드의 구간” 을 a,b,c,d 관계로 왼쪽 or 오른쪽 서브트리로 내려갈지 결정한다.

  • 이후 max값을 이용해서 해당 서브 트리로 내려갈지 말지를 최종 결정한다.

  • 출력할때는 겹치는 구간 하나라도 있으면 그걸로 바로 반환하고 끝마치자(이건 자유롭게)



Sgement Tree

여러개의 데이터가 연속으로 있을때 배열에서는 그 구간의 합을 구할때 복잡도가 N이 걸리는데,
이걸 세그먼트 트리를 이용해서 logN으로 개선시키려는 목적

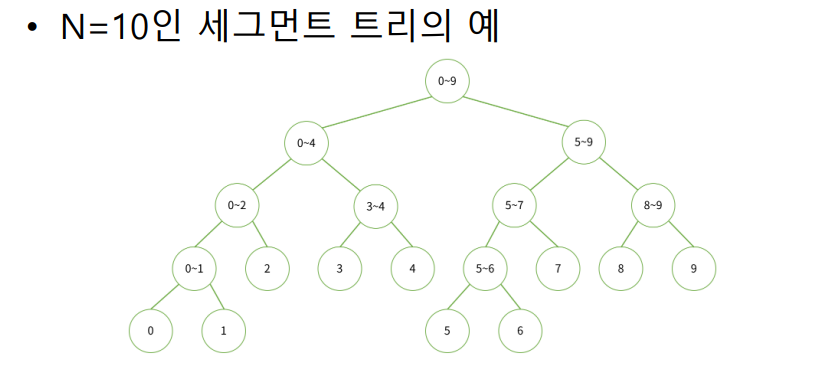

1. 트리 구조 (성질)

세그먼트 트리에서 단말노드와 리프노드의 의미

• 리프 노드: 배열의 연속된 값 그 자체
• 내부 노드: 왼쪽 자식과 오른쪽 자식의 합을 저장함

• 참고 : 그림의 루트노드 값 0~9의 의미는 0부터 9까지의 합을 의미한다.

2. 연산 과정

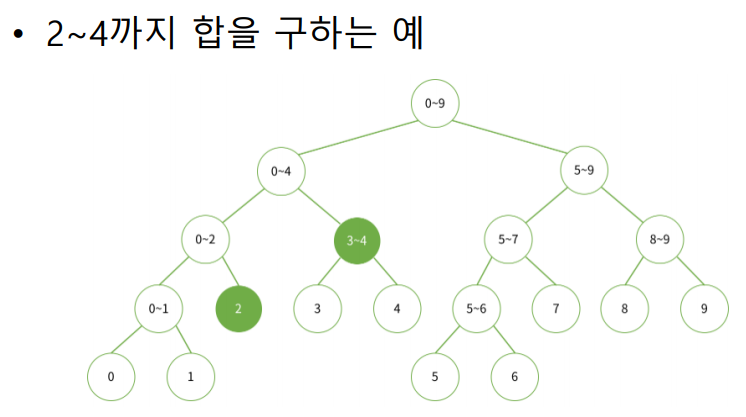

node가 담당하고 있는 구간이 [start,end]
합을 구해야 하는 구간이 [left,right]

다음과 같이 4가지 경우로 나누어질 수 있다

1. [left,right]와 [start,end]가 겹치지 않는 경우
   • 더 이상 탐색할 필요 없음. 0을 리턴
2. [left,right]가 [start,end]를 완전히 포함하는 경우
   • 더 이상 탐색할 필요 없음. 그 노드의 값을 리턴
3. [start,end]가 [left,right]를 완전히 포함하는 경우
   • 자식 트리에서 탐색을 계속해 함
4. [left,right]와 [start,end]가 겹쳐져 있는 경우 (1,2,3 제외한 나머지 경우)
   • 자식 트리에서 탐색을 계속해 함
