[실습-중급03]Deploying Google Kubernetes Engine

세번째 실습은 Google Cloud Console 을 통해 Cluster 를 빌드를 해보고 Pod 를 배포한 후 Workload, Pod 를 자세히 살펴보겠습니다.

아래 4개의 Task를 해결하면서 간접적으로 경험해 봅시다.

Objectives(목표)

• Use the Google Cloud Console to build and manipulate GKE clusters
• Use the Google Cloud Console to deploy a Pod
• Use the Google Cloud Console to examine the cluster and Pods

Task 1. GKE 클러스터 배포

이 과제에서는 Google Cloud Console을 사용하여 GKE 클러스터를 배포합니다.

• Navigation menu > Kubernetes Engine > Clusters 로 접근합니다.

• Create를 클릭하여 GKE 클러스터 생성을 시작합니다. Standard: You manage your cluster에 대해 configure를 클릭합니다.

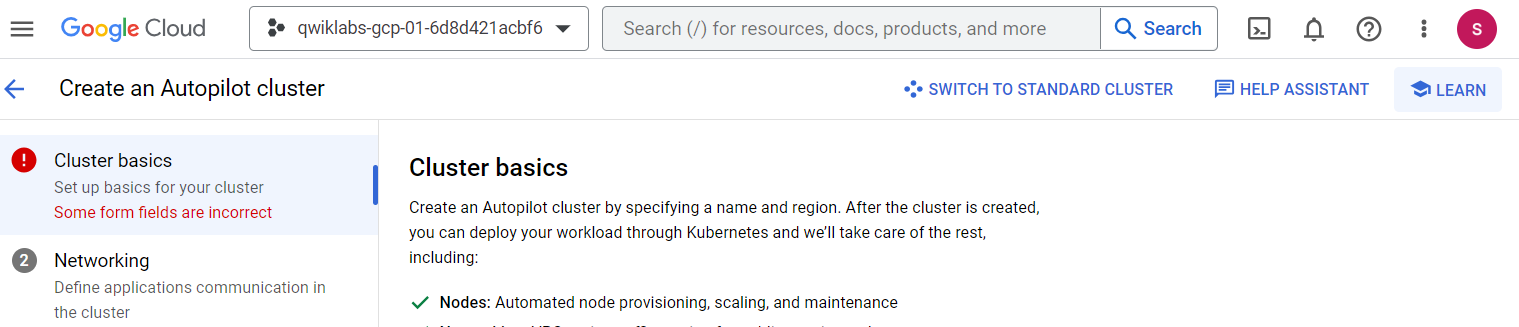

  • 해당 버튼은 현시점 기준 위쪽 바(=SWITCH TO STANDARD CLUSTER)에 존재합니다.



  • 이후 클러스터 이름, 클러스터 위치, Kubernetes 버전, 노드 수, 기본 노드 풀의 머신 유형 등 노드 리소스를 변경하는 UI들을 확인합니다.

• 클러스터 이름을 standard-cluster-1로 변경하고, 존을 us-central1-a로 설정합니다. 나머지는 기본값으로 두고 Create를 클릭합니다.

클러스터 배포 완료 모습

• 기본값으로 Node 3개가 생성됩니다!

Task 2. GKE 클러스터 수정

이 과제에서는 Google Cloud Console을 사용하여 GKE 클러스터의 크기를 수정합니다.

• Kubernetes Engine > Clusters > standard-cluster-1을 클릭하고, 상세 페이지 상단에서 NODES를 클릭합니다.

• 노드 풀 섹션에서 default-pool을 클릭합니다.

• Google Cloud Console에서 노드 풀 상세 페이지 상단의 RESIZE를 클릭합니다.
  • EDIT 에서도 수정 가능합니다.
• 노드 수를 3에서 4로 변경하고 RESIZE를 클릭합니다.

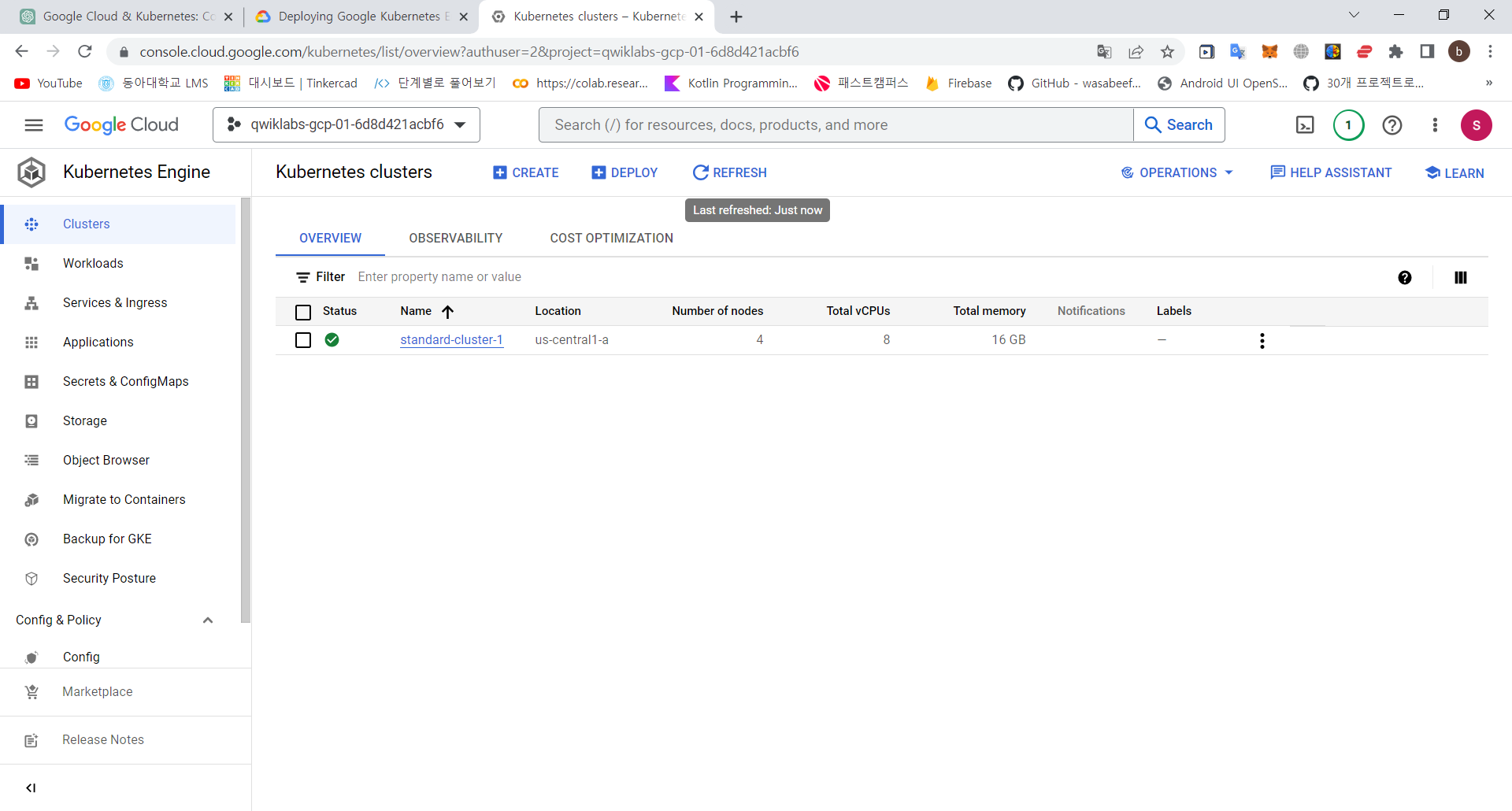

노드 수가 변경된 모습

Task 3. 샘플 워크로드 배포

이 과제에서는 Google Cloud Console을 사용하여 nginx 웹 서버를 실행하는 Pod를 샘플 워크로드로 배포합니다.

• Kubernetes Engine > Workloads를 클릭합니다.

• Deploy를 클릭하여 배포 생성 마법사를 표시합니다.

• Continue를 클릭하여 기본 컨테이너 이미지 nginx:latest를 수락합니다. 이 작업은 최신 버전의 nginx를 실행하는 단일 컨테이너를 갖는 3개의 Pod를 배포합니다.

• 창 하단으로 스크롤하고, 구성 세부사항을 기본값으로 두고 Deploy 버튼을 클릭합니다.

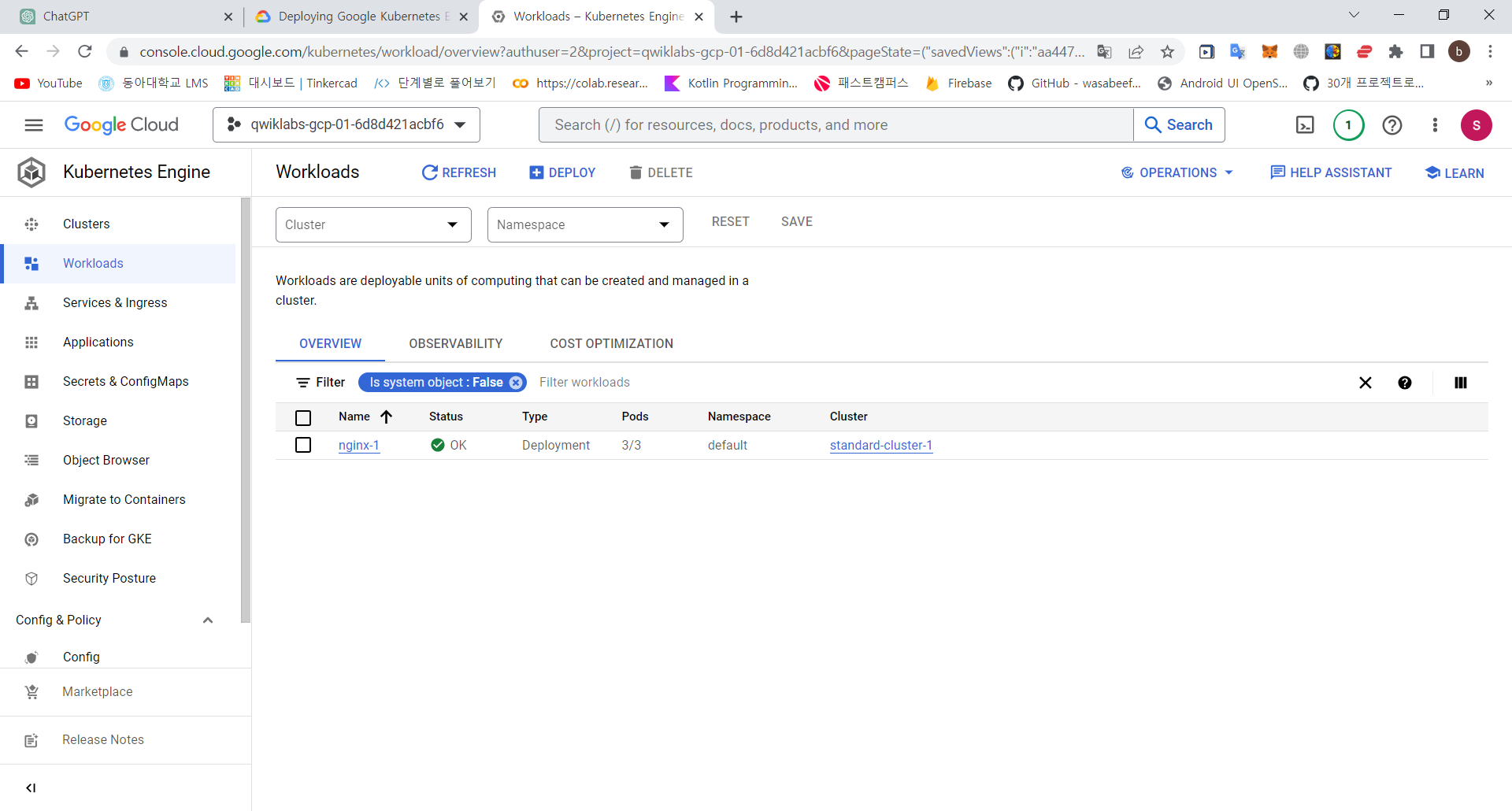

기본 워크로드 배포 결과

• 앞전에 생성한 클러스터에 워크로드 배포를 통해서 Pod 3개가 잘 배포되었음을 알 수 있습니다.

Task 4. Google Cloud Console에서 워크로드 세부사항 확인

이 과제에서는 Google Cloud Console에서 GKE 워크로드의 세부사항을 직접 확인합니다.

1. 워크로드 세부사항

• Kubernetes Engine > Workloads 에서 앞전에 생성한 nginx-1을 클릭합니다.
  • 이 화면은 리소스 사용량 차트, 로그 링크, 이 워크로드와 연관된 Pod의 세부사항 등 워크로드에 대한 개요 정보를 표시합니다.
• nginx-1 워크로드의 Details 탭을 클릭합니다.
  • 이 화면은 Pod 사양, Pod 복제본의 수와 상태, 수평 Pod 자동 조정기에 대한 세부사항 등 워크로드에 대한 더 많은 세부사항이 표시됩니다.
• Revision History 탭을 클릭합니다.
  • 이 화면은 이 워크로드에 대한 수정 내역이 표시됩니다.
• Events 탭을 클릭합니다.
  • 이 화면은 이 워크로드와 관련된 이벤트 목록이 표시됩니다.
• YAML 탭을 클릭합니다.
  • 이 화면은 이 샘플 워크로드를 정의하고 완전히 구성하는 데 필요한 모든 구성 요소와 YAML 파일이 제공됩니다.

2. Pod 세부사항

• Overview 탭을 클릭하고, Managed Pods 섹션으로 스크롤하여 Pod의 이름을 클릭하고 해당 Pod의 세부사항 페이지를 확인합니다.
  • Pod 세부사항 페이지는 Pod 구성 및 리소스 사용량, Pod가 실행 중인 노드에 대한 정보를 제공합니다.

• Pod 세부사항 페이지에서 Events와 Logs 탭을 클릭하여 이벤트 세부사항과 Cloud Operations의 컨테이너 로그에 대한 링크를 확인할 수 있습니다.

• YAML탭을 클릭하여 Pod 구성에 대한 자세한 YAML 파일을 확인합니다.

마무리

**쿠버네티스는 컨테이너 단위가 아닌 포드 단위로 클러스터를 관리하며, 포드는 한개 이상의 컨테이너 그룹을 의미합니다. **

따라서 가장 작은 단위이므로 하나의 포드는 온전한 하나의 애플리케이션이 됩니다.

• 포함관계는 Region > Zone > Cluster > Node > Pod 형태가 기본적인 형태입니다.
• Cluster는 한개 이상의 Control Plane과 워커 노드들을 가집니다.
  • Control Plane은 워커 노드를 제어하는 프로세스 묶음으로 마스터 노드 집합입니다.
  • 이 노드들은 쿠버네티스의 워커 머신입니다. (가상, 물리 모두 가능)
• Node는 여러개의 Pod를 가질 수 있습니다.
• Pod는 한개 이상의 컨테이너 그룹을 의미합니다.
  • 대부분의 포드는 1개의 컨테이너로 온전한 애플리케이션 역할을 수행합니다.
• Workload는 쿠버네티스에서 구동되는 애플리케이션(pod 집합)으로 정의합니다.
  • k8s은 Pod를 일일이 관리하는 노동을 보완하기위해서 Pod 집합을 관리하기 위한 Workload Resources를 사용합니다.
  • 각 Resource는 Pod가 지정한 상태와 일치하는지 확인합니다.
  • Workload resources
    • ReplicaSet의 상위개념인 Deployment를 사용하는것이 권장되고 있고,
    • Cron과 같은 작업도 이곳에서 진행
• 마지막 Cluster Standard는 GKE 모드 유형(Autopilot, Standard) 중 1가지입니다.
  • Standard 모드는 Node pool로 다양한 종류의 노드 관리 (쿠버네티스가 아닌 GKE의 기능)
    • Node pool : 메모리양이나 CPU 세대와 같은 구성을 고유하는 클러스터 내 노드의 하위 집합입니다.
    • 워크로드를 위해 사용자는 원하는 노드풀로 라벨을 지정하기만 하면 된다.
  • Autopilot 은 대부분을 자동으로 설정 해주기 때문에, 특별한 이유가 없는한 이 유형을 권장하고 있습니다.
