[실습-중급04]Creating Google Kubernetes Engine Deployments

네번째 실습은 Cloud Shell 을 많이 활용하며, 직접 Deployment Manifests 를 작성해서 클러스터 배포를 합니다. 또한, Pod 수동 스케일링이나 롤아웃, 롤백을 경험해봅니다.

그리고 서비스 유형을 정의해보는 경험을 하고, Canary를 배포해봅니다.

아래 5개의 Task를 해결하면서 간접적으로 경험해 봅시다.

Objectives(목표)

• Create deployment manifests, deploy to cluster, and verify Pod rescheduling as nodes are disabled
• Trigger manual scaling up and down of Pods in deployments
• Trigger deployment rollout (rolling update to new version) and rollbacks
• Perform a Canary deployment

Task 1. 배포 매니페스트 생성 및 클러스터에 배포

이 과제에서는 클러스터 내의 Pod에 대한 배포 매니페스트를 생성합니다.

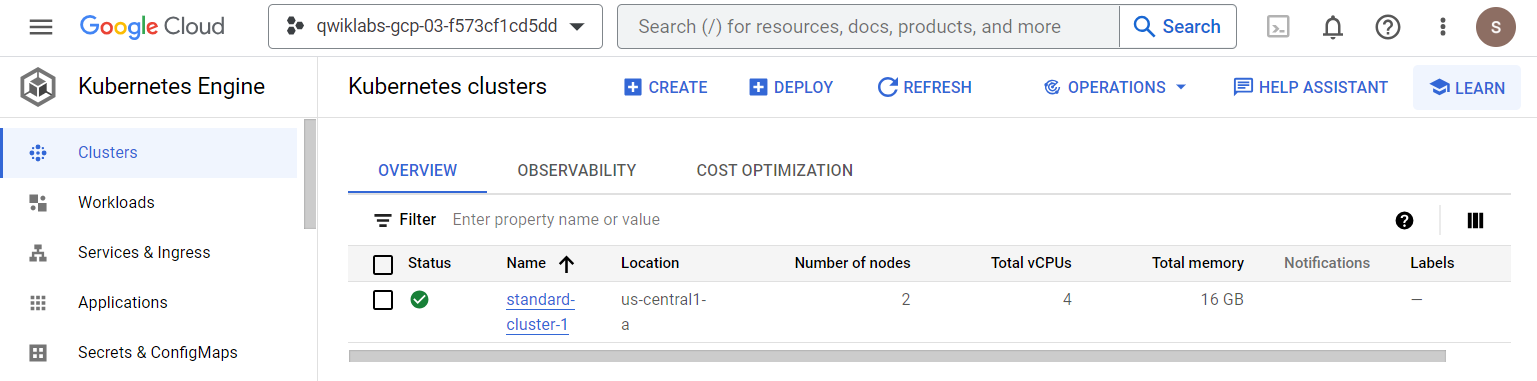

1. GKE 클러스터 연결

• 환경 변수를 설정하여 Zone과 클러스터 이름을 설정합니다.

  export my_zone=us-central1-a
  export my_cluster=standard-cluster-1


• kubectl의 Bash 자동 완성 스크립트를 현재 실행 중인 셸 세션에 로드하여 자동 완성 기능을 사용할 수 있게 합니다.

  source <(kubectl completion bash)


• Cloud Shell에서 클러스터에 대한 액세스를 구성합니다.

  gcloud container clusters get-credentials $my_cluster --zone $my_zone


  • $my_cluster라는 이름의 Kubernetes Engine 클러스터의 자격 증명을 가져와서 해당 클러스터와 상호작용할 수 있는 권한을 부여합니다.

  • 이를 통해 로컬 환경에서 Kubernetes 클러스터와 상호작용하고 클러스터 내의 리소스에 접근할 수 있습니다.



2. 배포 매니페스트 생성 및 배포

• 실습 파일을 클론하여 랩 Cloud Shell에 가져옵니다.

  git clone https://github.com/GoogleCloudPlatform/training-data-analyst


• 작업 디렉토리에 대한 바로 가기를 생성합니다.

  ln -s ~/training-data-analyst/courses/ak8s/v1.1 ~/ak8s
  cd ~/ak8s/Deployments/


• 실습 파일에서 이미 제공하는 ‘배포 매니페스트’ 를 사용합니다.

  kubectl apply -f ./nginx-deployment.yaml


  • kubectl get deployments 를 통해서 배포 목록을 확인합니다.

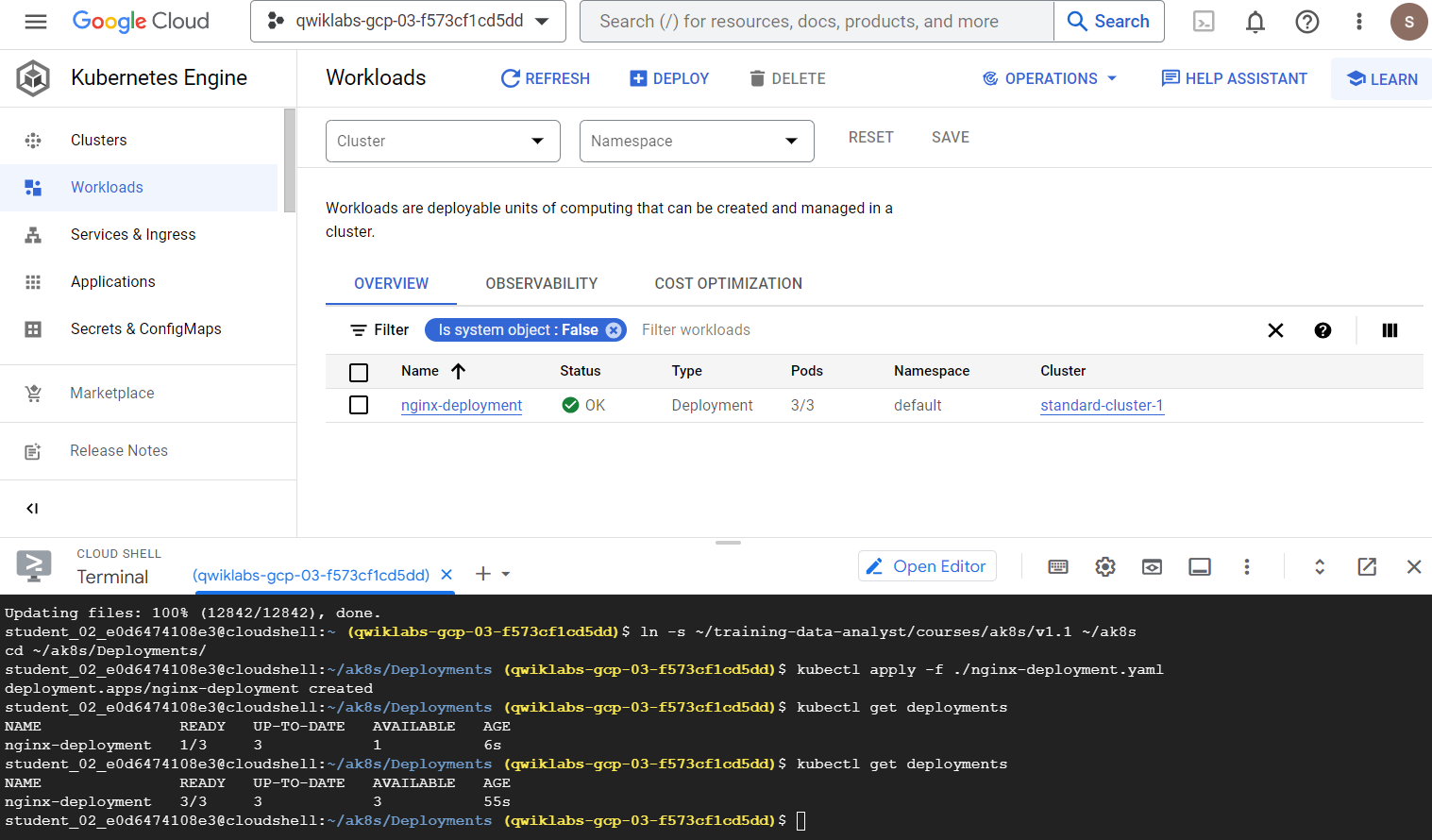

nginx 배포 모습

• Workloads 를 보면 Pod 3개 생성되는 nginx-deployment.yaml 이 잘 동작했음을 알 수 있습니다.
• 또한, 아래 kubectl get deployments 를 통해서 1/3 -> 3/3 처럼 실시간 생성 상태도 확인할 수 있었습니다.

Task 2. 배포에서 Pod 수동 스케일링

Kubernetes에서는 특정 Pod를 원하는 수의 인스턴스로 스케일링할 수 있습니다.

1. Google Cloud Console 에서 Pod 스케일링

• Navigation menu > Kubernetes Engine > Workloads 에 nginx-deployment 를 선택합니다.

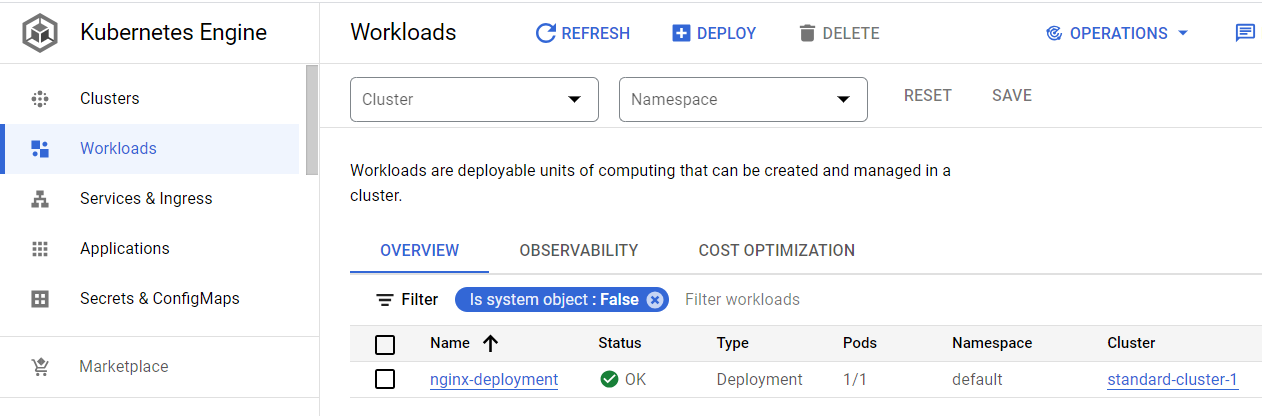

• ACTIONS > Scale > Edit Replicas 에서 1개로 스케일링 합니다.

2. Cloud Shell에서 Pod 스케일링

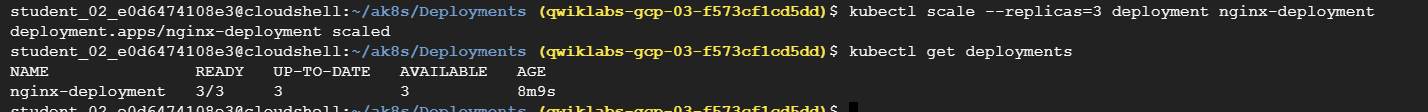

• kubectl scale --replicas=3 deployment nginx-deployment 로 3개로 다시 스케일링 할 수 있습니다.
• kubectl get deployments 로 확인합니다.

Task 3. 배포 롤아웃 및 롤백 트리거

배포의 롤아웃은 배포의 Pod 템플릿이 변경될 때만 트리거됩니다. 이 작업에서는 배포 롤아웃을 트리거하고 롤백을 트리거합니다.

1. Trigger a deployment rollout

• nginx의 버전을 1.9.1로 업데이트하여 롤아웃을 트리거합니다.

  kubectl set image deployment.v1.apps/nginx-deployment nginx=nginx:1.9.1 --record


• 롤아웃 history를 봅니다.

  kubectl rollout history deployment nginx-deployment

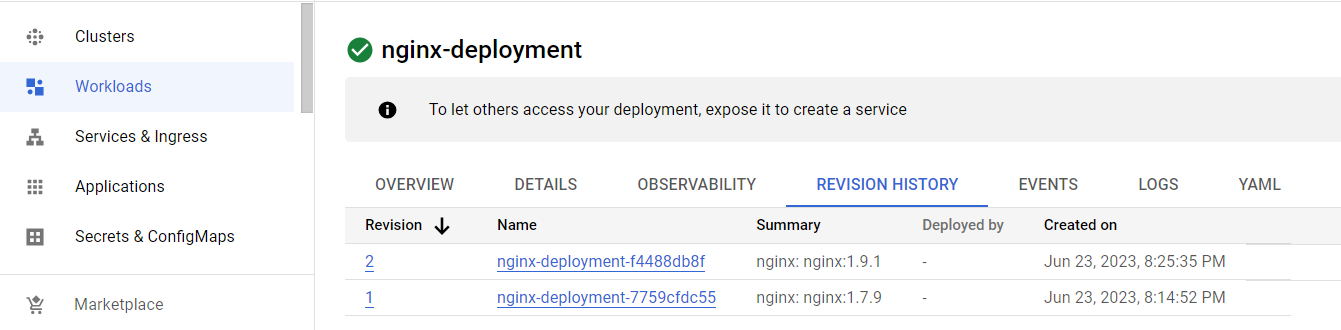

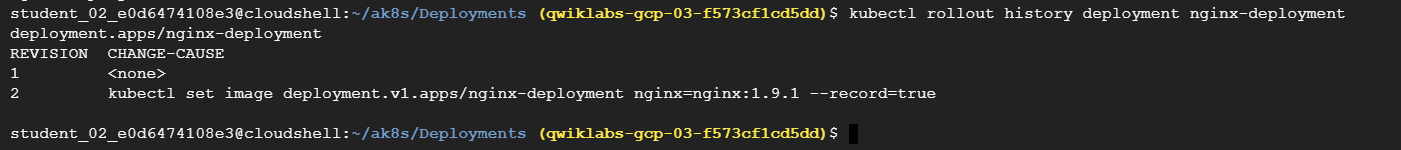

History 모습

2. Trigger a deployment rollback

• kubectl rollout undo deployments nginx-deployment 로 롤아웃을 진행합니다.

• 참고로 아래 명령어를 통해서 원하는 history 내용을 자세히 볼 수도 있습니다.

  kubectl rollout history deployment/nginx-deployment --revision=3

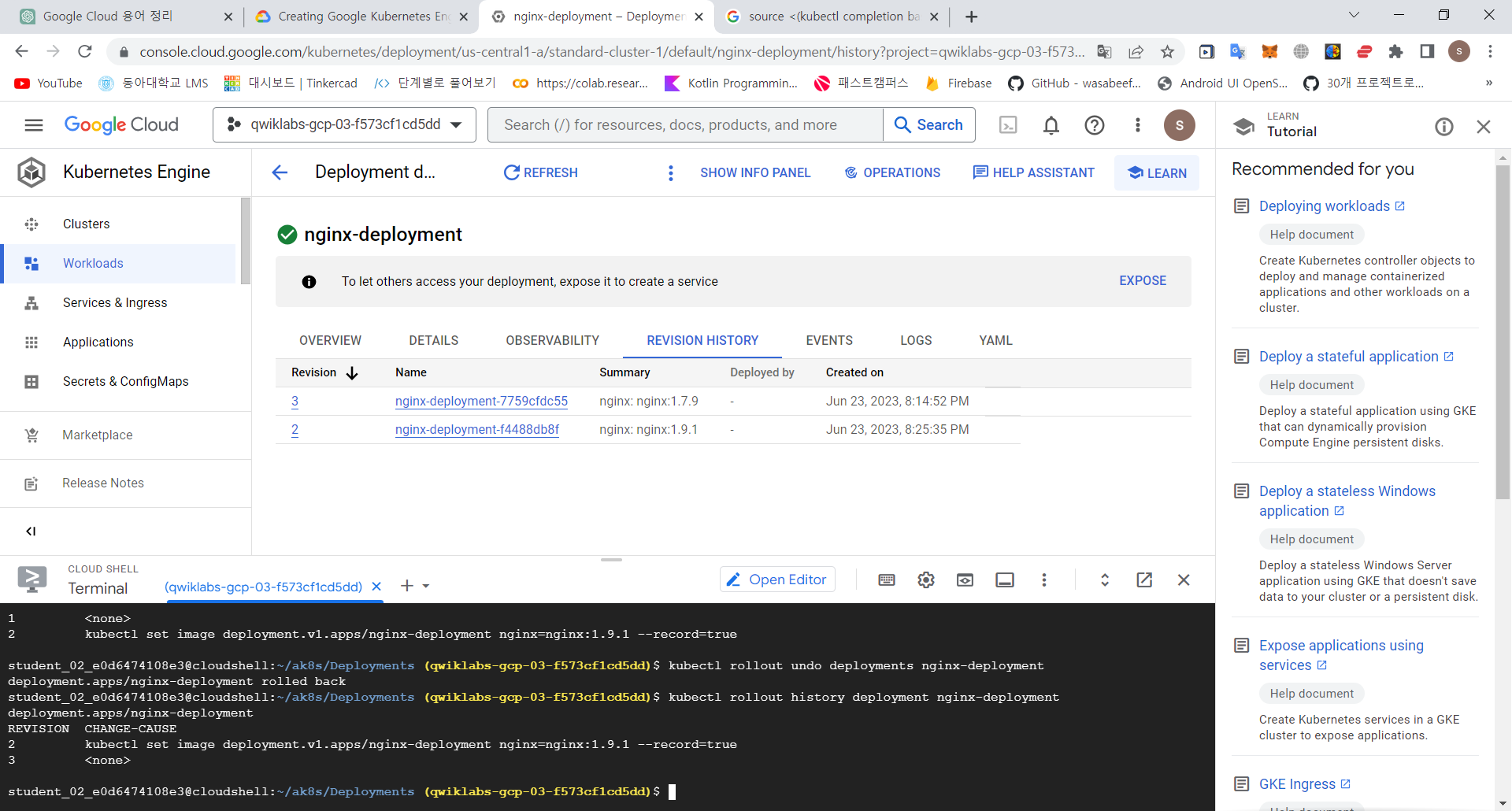

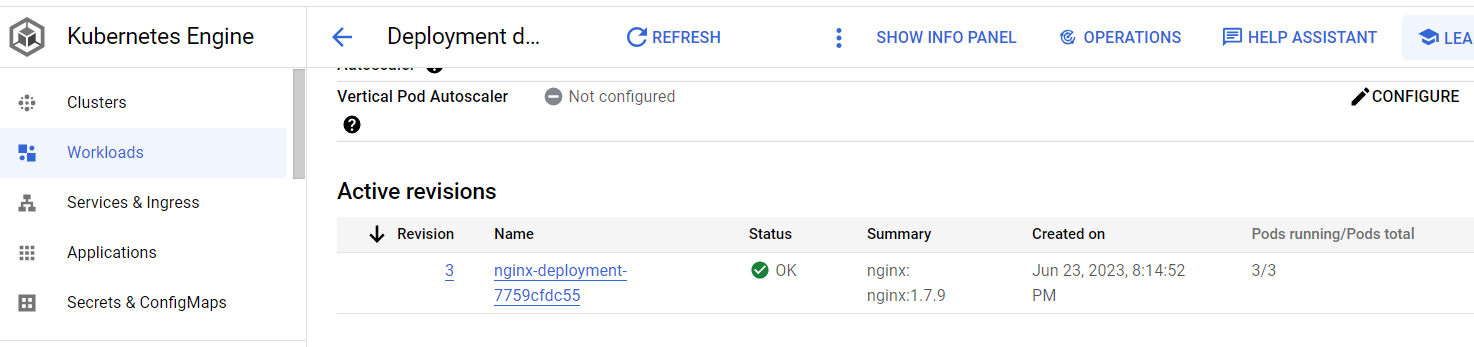

History 모습 입니다.

활성화 된것도 1.7.9 로 돌아왔음을 알 수 있습니다.

Task 4. 매니페스트에서 서비스 유형 정의

이 과제에서는 애플리케이션으로의 인바운드 트래픽(=외부에서 가상서버 내부로 데이터 접근)을 제어하는 서비스 를 생성하고 확인합니다. 서비스는 ClusterIP, NodePort, LoadBalancer 유형 으로 구성할 수 있습니다.

실습으로는 LoadBalancer 를 알아보겠습니다.

• 실습 파일에서 이미 제공하는 ‘서비스 타입 매니페스트’ 를 사용합니다. (LoadBalancer)

  kubectl apply -f ./service-nginx.yaml


• kubectl get service nginx 를 통해서 LoadBalancer 생성을 확인합니다.

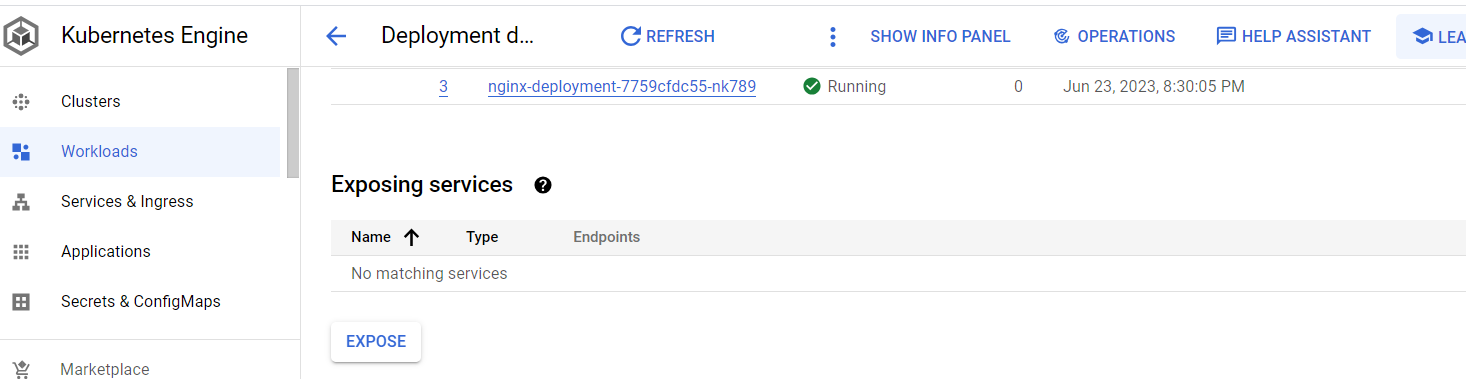

생성 전

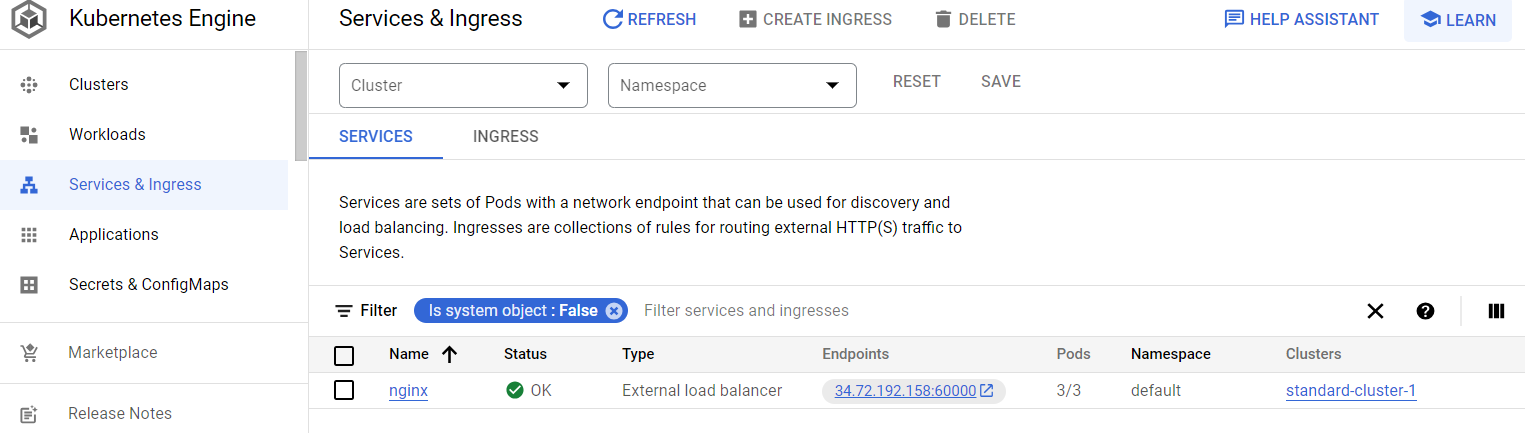

생성 후

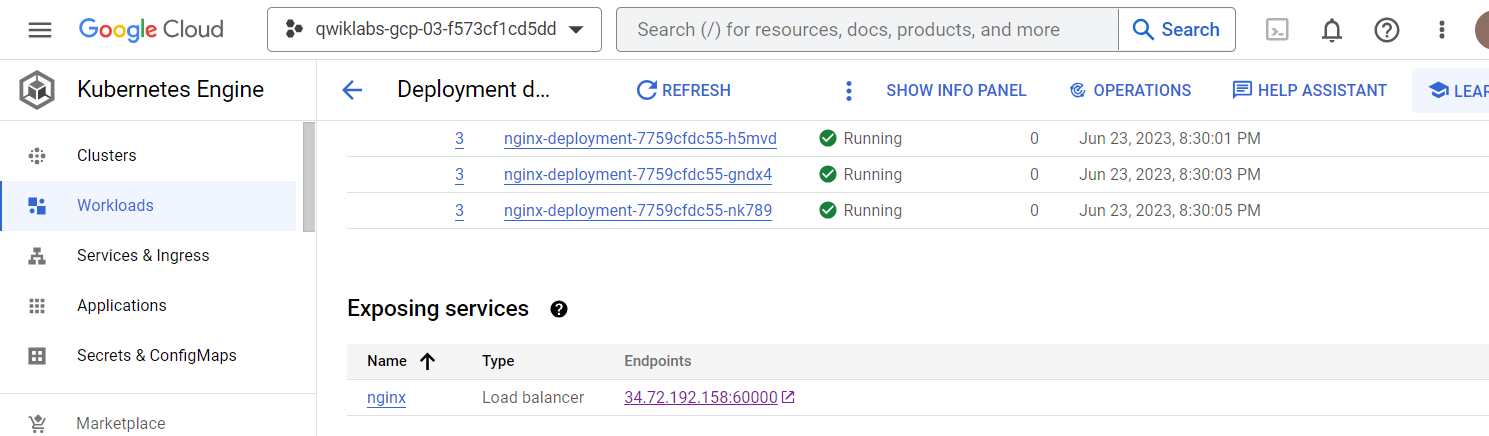

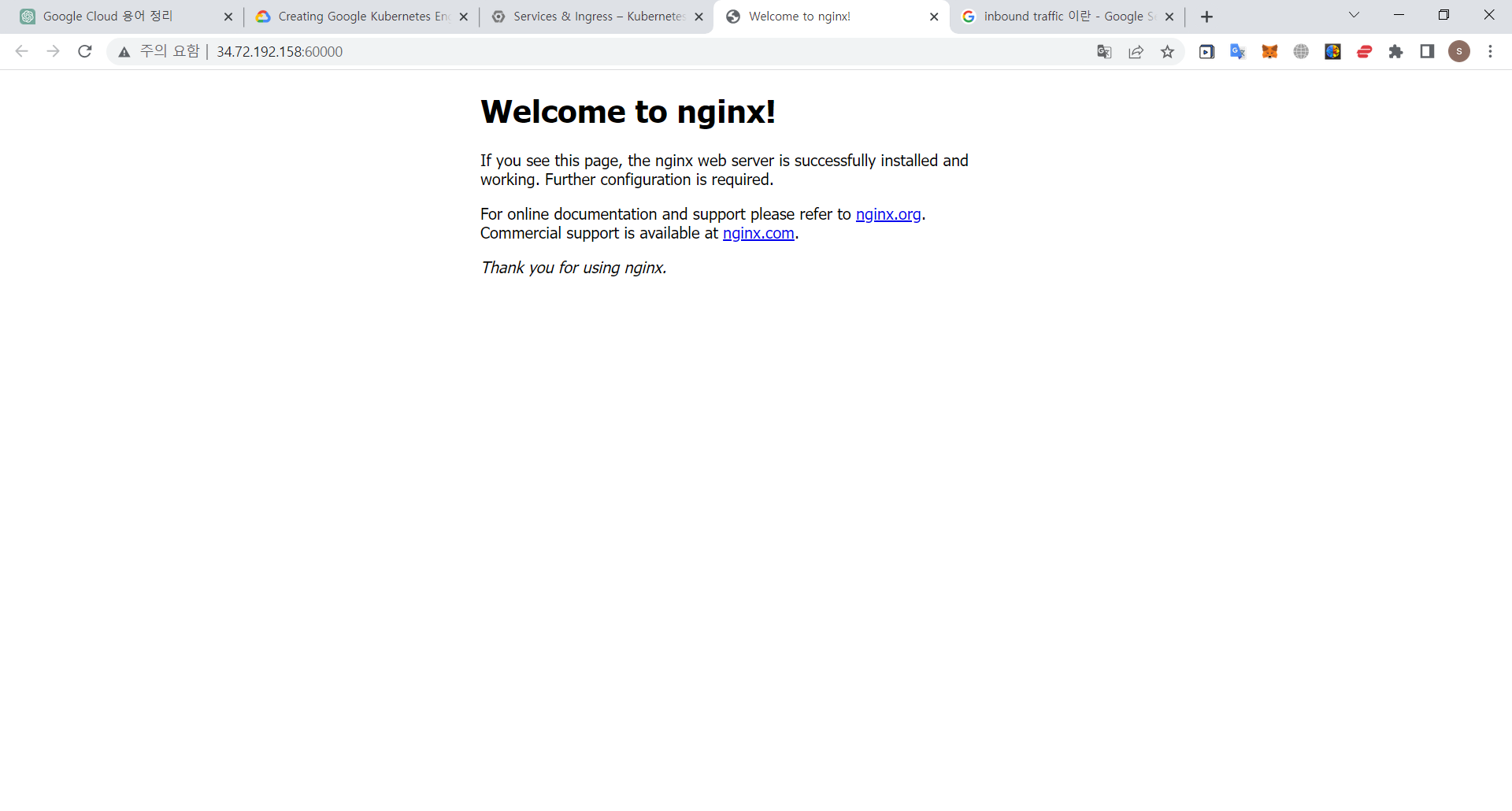

서비스 설정을 통해서 외부에서 접근가능한 IP 경로가 제공

• 이때 로드밸런싱을 통해서 부하를 나누는 효과

Task 5. Canary 배포

Canary 배포는 애플리케이션의 새 버전을 테스트하는 데 사용되는 별도의 배포입니다.

단일 서비스는 카나리아와 일반 배포를 모두 대상으로 합니다. 이때, 일부 사용자를 Canary 버전으로 안내하여 새 릴리스의 위험을 완화할 수 있습니다.

제공되는 매니페스트 파일 nginx-canary.yaml은 기본 배포보다 최신 버전의 nginx를 실행하는 단일 포드를 배포합니다. 이 작업에서는 이 새 배포 파일을 사용하여 카나리아 배포를 생성합니다.

• nginx-canary.yaml 이 실습 파일로 제공되며, apply 를 하기전에 해당 파일을 분석하겠습니다.

  • 이전 작업에서 배포한 service-nginx.yaml 는 레이블 선택기를 사용하여 app: nginx 레이블이 있는 Pod를 대상으로 지정합니다.

  • 실제로, 일반 배포에도 app: nginx 가 있었고 이번에 배포하는 Canary 배포에도 app: nginx 레이블이 설정되어 있습니다.

  • 따라서 인바운드 연결은 서비스에 의해 일반 배포 Pod와 Canary 배포 Pod 모두에 배포됩니다.

  • 참고로 Canary 배포에는 replicas: 1 로 설정되어 있어서 일반 배포보다 복제본(Pod)이 적기 때문에 일반 배포보다 적은 수의 사용자만 사용할 수 있습니다.

  • 또한, container는 image: nginx:1.9.1 로 설정하므로 Canary 배포 Pod에 이 컨테이너가 생성될것임을 알 수 있습니다.

  • 아래는 해당 yaml 파일의 내용을 보여줍니다.

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: nginx-canary
      labels:
        app: nginx
    spec:
      replicas: 1
      selector:
        matchLabels:
          app: nginx
      template:
        metadata:
          labels:
            app: nginx
            track: canary
            Version: 1.9.1
        spec:
          containers:
          - name: nginx
            image: nginx:1.9.1
            ports:
            - containerPort: 80


• 실습 파일을 적용해보겠습니다.

  kubectl apply -f nginx-canary.yaml


• 그리고 기본 배포(=nginx-deployment) Pod를 0으로 만들어 봅시다.

  kubectl scale --replicas=0 deployment nginx-deployment


• 이후 kubectl get deployments 를 통해서 현재 상황을 볼 수 있습니다.

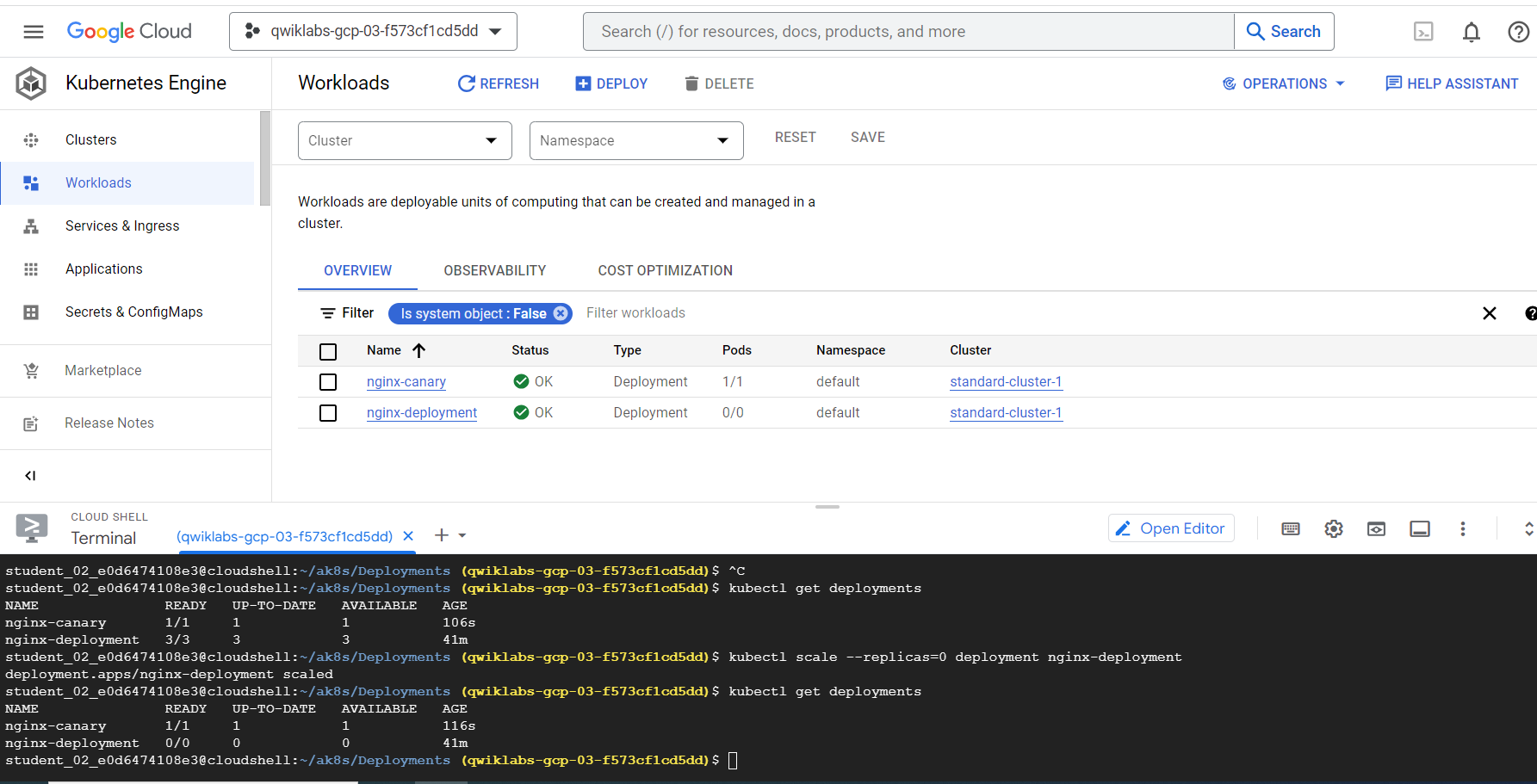

기존 Pod 를 없앤 후 Canary 배포의 Pod 만 있는 상황의 결과

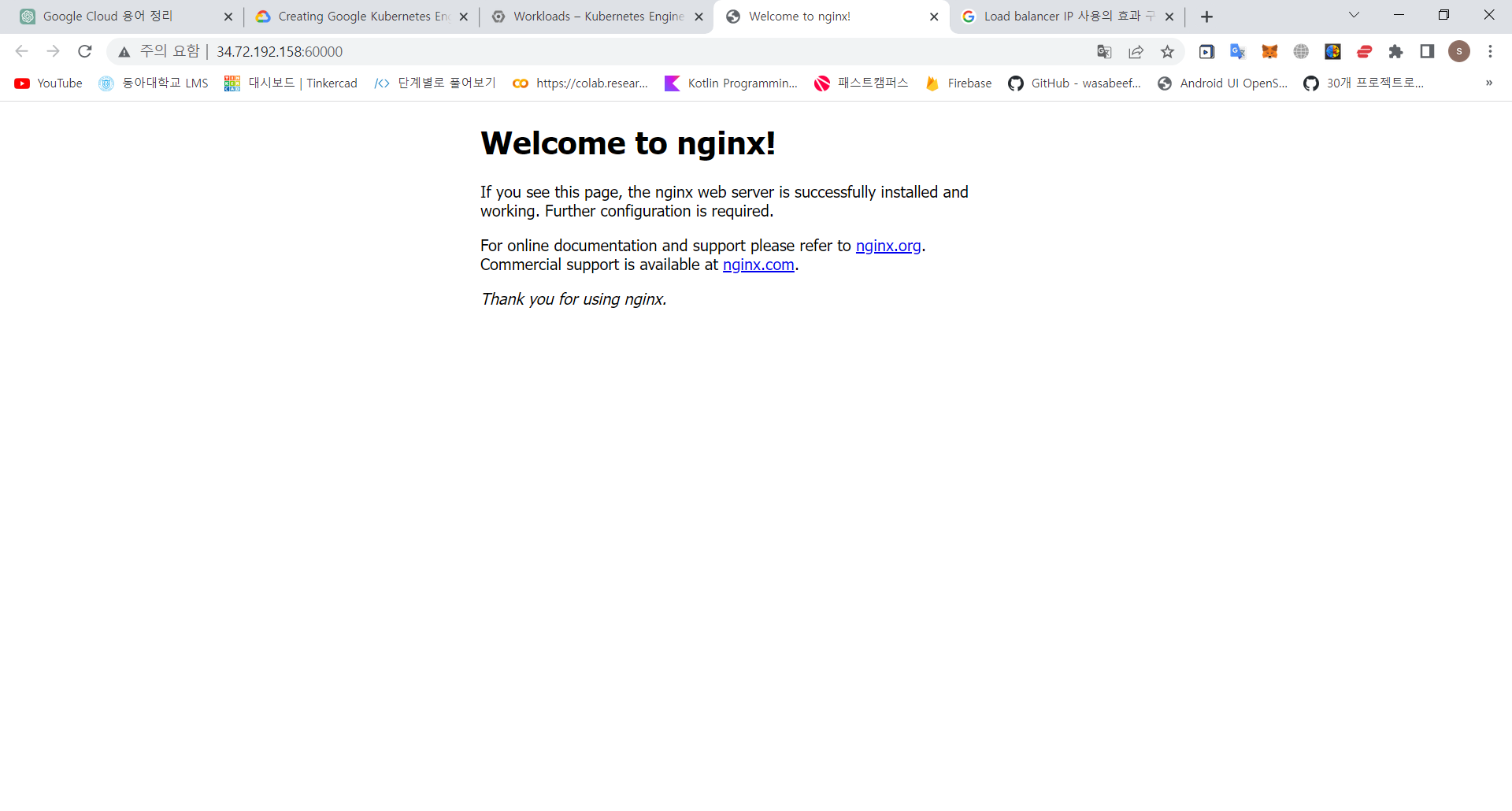

이 상황에서도 로드밸런싱을 통해서 기존 External IP 는 정상 동작 확인

마무리

이번 실습에서는 “Service, Container의 Image” 와 “Session Affinity” 개념을 정리해보겠습니다.

• Container는 Pod 내에 포함되며 Image(예로 도커 이미지같은) 를 가지고 있습니다.

  • 이번 실습에서는 배포한 Pod 내에 컨테이너속에 nginx 이미지를 가지고 있었습니다.
• Service는 일반적으로 외부에서 접근을 위해서 사용됩니다.
  • Pod의 IP 주소에 외부에서 직접 접근하려면 서비스를 생성하여 Pod의 IP를 노출시키는 편입니다.
• 마지막 Session Affinity 개념이 여기서 제일 중요한 개념입니다.
• “세션 어피니티(Session Affinity)”는 특정 클라이언트의 모든 요청이 항상 동일한 Pod에 연결되도록 하는 설정입니다. 이 설정이 없으면, 각 요청은 개별적으로 처리되어 일반 nginx 배포 또는 nginx-canary 배포 중 어느 것에든 연결될 수 있습니다.
  • 이렇게 다른 버전 간에 전환될 가능성이 있는 것은, canary 릴리스에서 기능적인 변화가 큰 경우 문제를 일으킬 수 있습니다. 이를 방지하기 위해, 클라이언트의 첫 요청이 모든 후속 연결에 사용될 Pod를 결정해야 하는 경우, 서비스의 사양에서 sessionAffinity 필드를 ClientIP로 설정할 수 있습니다.
• 즉, “서비스의 사양에서 sessionAffinity 필드를 ClientIP로 설정할 수 있습니다.”는 클라이언트의 IP를 기반으로 세션 어피니티를 설정하여, 특정 클라이언트의 모든 요청이 동일한 Pod에 연결되도록 할 수 있다는 것을 의미합니다. 이렇게 하면 클라이언트의 첫 번째 요청이 결정한 Pod가 모든 후속 연결에도 사용됩니다.
